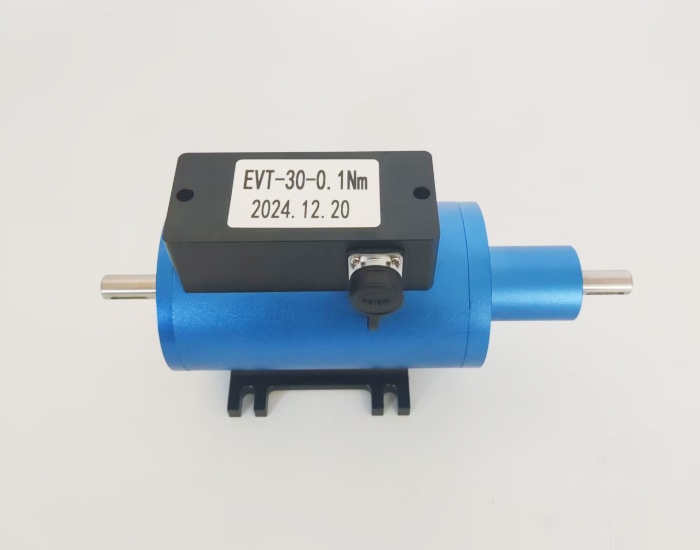

小量程动态扭矩传感器 EVT-30
量程：
0.05Nm, 0.1Nm, 0.2Nm, 0.3Nm, 0.5Nm, 1Nm, 2Nm
特点：
该动态扭矩传感器采用优质合金钢/不锈钢材质，微量程（2Nm以下）结构设计，可高速长时间运转，输出正反扭矩信号，两端均为键连接，此款微量程扭矩传感器为了解决旋转体支撑轴的摩擦力矩干扰因素，采取应变区和供电、发射区分开布置，是应变区避开轴承的影响，有效的改善和提高了扭矩传感器的抗过载能力及测量精度，广泛应用于微电机，粘度计等各种小量程旋转动力设备系统的扭矩测量。
外形尺寸：
技术参数：
输出灵敏度（Rated Output） | 5～15kHZ，4～20mA，0±10V可选 |
转速量程（Speed range） | 0～1000,3000,6000,8000转/分 |
转速信号（Speed signal） | 60脉冲/转（无积累误差，幅值12VDC），4～20mA，1～5V |
零点输出（Zero Balance） | ± 2 % F.S. |
非线性（Non Linearity） | ±0.5 % F.S. |
滞后（Hysteresis） | ±0.5 % F.S. |
重复性（Repeatability） | ±0.5 % F.S. |
蠕变30分钟（Creep 30mimutes） | ±0.5 % F.S. |
温度灵敏度漂移（Temp.effect on output） | 0.1 % F.S. / 10ºC |
零点温度漂移（Temp.effect on Zero） | 0.1 % F.S. / 10ºC |
输入电阻（Input resistance） | 750±10Ω |
输出电阻（Output resistance） | 700±10Ω |
绝缘电阻（insulation resistance） | ≥5000MΩ/100VDC |
推荐使用电压（Excitation recommended） | 24 VDC（模拟信号），15VDC（频率信号） |
大使用电压（Excitation maximum） | 36 VDC |
温度补偿范围（Temp.range compensated） | 0 ～ 50 ºC |
工作温度范围（Temp.range Safe） | - 15 ～ 70 ºC |
安全超载 （Safe overload） | 120 % F.S. |
极限超载 （Ultimate overload） | 150 % F.S. |
电缆线尺寸（Cable ) | Ø 6 × 3m屏蔽电缆线 |
防护等级(Class of protection) | IP65 |
材质（Material) | 合金钢（Alloy Steel）或不锈钢（Stainless steel） |
疲劳寿命（Durability） | 30万次（300 000 times）或50万次（500 000 times） |
连接方式（Color code） | 自定义 |
选型表：
型号 | 量程 |
EVT-30-0.05Nm | 0～0.05Nm（正反旋转） |
EVT-30-0.1Nm | 0～0.1Nm（正反旋转） |
EVT-30-0.2Nm | 0～0.2Nm（正反旋转） |
EVT-30-0.3Nm | 0～0.3Nm（正反旋转） |
EVT-30-0.5Nm | 0～0.5Nm（正反旋转） |
EVT-30-1Nm | 0～1Nm（正反旋转） |
EVT-30-2Nm | 0～2Nm（正反旋转） |
