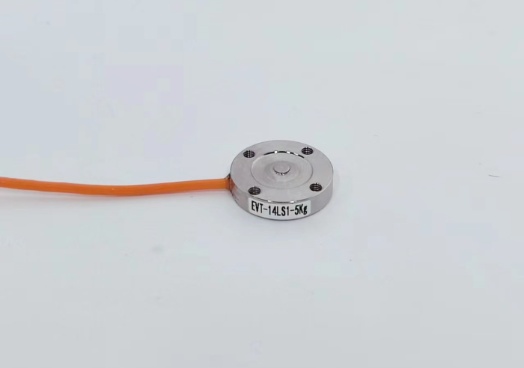

超薄型力传感器 EVT-14LS1
量程：
2Kg, 5Kg, 10Kg, 20Kg, 30Kg, 50Kg
特点：
该传感器为小圆形结构，中间凸点受力，外围螺丝孔固定。电阻应变式原理，测量稳定可靠。适用于机械按钮、开关等空间受限制的挤压设备的测力场所。
外形尺寸：
技术参数：
输出灵敏度（Rated Output） | 0.8～2.0 mV/V |
零点输出（Zero Balance） | ± 2 % F.S. |
非线性（Non Linearity） | ±0.5～1 % F.S. |
滞后（Hysteresis） | ±0.5 % F.S. |
重复性（Repeatability） | ±0.5 % F.S. |
蠕变30分钟（Creep 30mimutes） | ±1 % F.S. |
温度灵敏度漂移（Temp.effect on output） | 0.1 % F.S./10ºC |
零点温度漂移（Temp.effect on Zero） | 0.1 % F.S./10ºC |
输入电阻（Input resistance） | 350± 10(700 ± 10)Ω |
输出电阻（Output resistance） | 350 ± 5(700 ± 5) Ω |
绝缘电阻（insulation resistance） | ≥5000MΩ/100VDC |
推荐使用电压（Excitation recommended） | 5 VDC |
极限使用电压（Excitation maximum） | 10 VDC |
温度补偿范围（Temp.range compensated） | 0～50 ºC |
工作温度范围（Temp.range Safe） | - 15～70 ºC |
安全超载（Safe overload） | 120 % F.S. |
极限超载（Ultimate overload） | 150 % F.S. |
电缆线尺寸（Cable ) | Ø2×3m屏蔽电缆线 |
防护等级(Class of protection) | IP63 |
材质（Material) | 不锈钢（Stainless Steel） |
疲劳寿命（Durability） | 50万次（500 000 times） |
连接方式（Color code） | 输入：红（+） 黑（-） 输出：绿（+）白（-） |
选型表：
型号 | 量程 |
EVT-14LS1-2kg | 19.61 N{2 kgf} |
EVT-14LS1-3kg | 29.42 N{3 kgf} |
EVT-14LS1-5kg | 49.03 N{5 kgf} |
EVT-14LS1-10kg | 98.07 N{10 kgf} |
EVT-14LS1-20kg | 196.1 N{20 kgf} |
EVT-14LS1-30kg | 294.2 N{30 kgf} |
EVT-14LS1-50kg | 490.3 N{50 kgf} |
